Torso und Gesäss Messeinheiten




Die SAE Torso Messeinheiten



  Diese Torso Messeinheit ist eine universale und multifunktionale Messeinheit. Sie kann ideal für Messungen in engeren Fahrgastzellen oder hinteren Sitzgruppen (3er-Sitzplätze) in z. B. Vans eingesetzt werden, um diversen vorgesehenen Messprüfungen Stand zu halten.

Es gibt diese Messeinheit in zwei Ausführungen:

Aluminiumlegierung

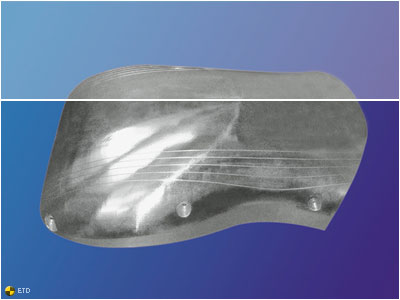

Dieser Torso wiegt ca. 35 kg und verfügt auf der Rückseite über eine spezielle Aufhängevorrichtung, die je nach Kundenwunsch gerfertigt wird. Er besteht aus einzelnen, miteinander verbundenen Aluminiumplatten, deren Anzahl ebenso nach Kundenwunsch angepasst werden kann. Diese Sandwich-Bauweise wird anschliessend mit dem SAE-CNC-Gerät in die einzelne Form gefräst.

Der Vorteil besteht darin, daß dieser Torso anpassungsfähig ist: Je nach Sitzbreite lässt er sich problemlos von aussen nach innen parallel verkleinern oder vergrößern.

Glasfaser

Die SAE Torso Messeinheiten liefern wir auch in verstärkten Glasfaser-Ausführungen (ca. 10 mm Wandstärke) mit der gemeinsam und nach Wunsch entwickelten Aufhängevorrichtung, jedoch ohne Anpassungsmöglichkeit wie oben beschrieben.








Unsere Adresse



  ETD
Inhaber: Robert Berwick
Vossn Weg 4,
Hittfeld,
D-21218 Seevetal
Deutschland
Fon +49 (0) 4105 2008 /9
Fax +49 (0) 4105 2000
ISDN +49 (0) 4105 635120
Mobil +49 (0) 173 928 4925





SAE Gesäss Messeinheiten



  Natürlich erhalten Sie auch
eine SAE Gesäss Messeinheit aus Glasfaser mit ca. 10 mm Wand-
stärke, jeweils mit oder ohne Aufhängevorrichtung - je nach Kundenwunsch. Das Grundge-
wicht beträgt ohne Aufhängung
ca. 3 kg.

Diese Einheiten werden für
verschiedene Tests eingesetzt
(u. a. Dauerbelastungstests).





 CAD-Beispiele mit freundlicher

Unterstützung der Firma
Zwick/Roell GmbH & Co. KG
