Kopfstützen Messeinheiten
|
|
|
 |
|
|
Die Kopfstützen-Messeinheiten
(HRMD) |
|
|
| |
|
|
| |
Halsverletzungen (z.B. Schleudertrauma) sind die häufigsten
Verletzungen bei Kraftfahrzeugunfällen.
Viele dieser Verletzungen können durch eine effektiv in Position
gebrachte Kopfstütze verhindert oder zumindest erheblich
abgeschwächt werden.
Für beste Wirkung muss sich die Kopfstütze in richtiger Höhe und
möglichst dicht am Hinterkopf des Insassen befinden.
Viele Kopfstützen-Designs und -Entwicklungen, insbesondere
justierbare Systeme, entsprechen diesen Anforderungen nicht.

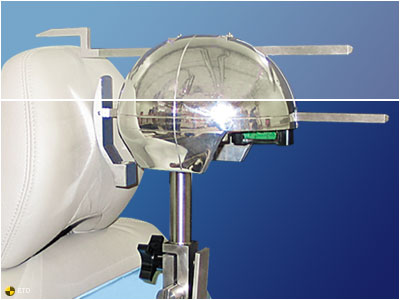

Die Kopfstützen-Messeinheit wurde entwickelt, um genaue
und reproduzierbare Messungen der Kopfstützen wiederzugeben.
Sie wird an unserer dreidimensionalen H-Punkt S.A.E. Gliederpuppe
befestigt, welche einem männlichen Körper entspricht, und
gewährleistet einen 50-prozentigen Messanteil für Höhe und
Einstellung der Kopfstütze.
Die H-Punktmaschine (H-Punkt S.A.E. Gliederpuppe) wird in dem
Messfahrzeug entsprechend den normalen Einbaubedingungen
installiert.
Die Kopfstützen-Messeinheit wird dann an der H-Punkt-Gliederpuppe
und an der Ansatzverbindung eingehängt. Diese kann justiert werden,
um den "Kopf" zu nivellieren.
Die zwei Prüfspitzen werden benutzt, um die Kopfbegrenzungshöhe zu
messen (zur Oberseite der Kopfform oder extrapoliert, um den Abstand
oben vom H-Punkt oder von den komprimierten Sitzkissen
festzustellen).
Die zweite Prüfspitze wird benutzt, um den Abstand zwischen Kopf und
Kopfstütze zu messen.
 |
|
| |
|
|
| |
|
|
|
|
|
|
